サンプルショウ

同梱の読み取り専用ショウを開き、試験信号でカーブ・遅延・折り返しを確かめます。

18.1サンプルとは

サンプルはアプリに付いてくる読み取り専用のショウです。卓がなくても、同梱の Test Signal Tool を使えば INPUT・カーブ・DELAY・折り返しの動きを試せます。サンプルを開いた直後は SYSTEM MASTER の STATUS が MUTED です。

18.2サンプルを開く

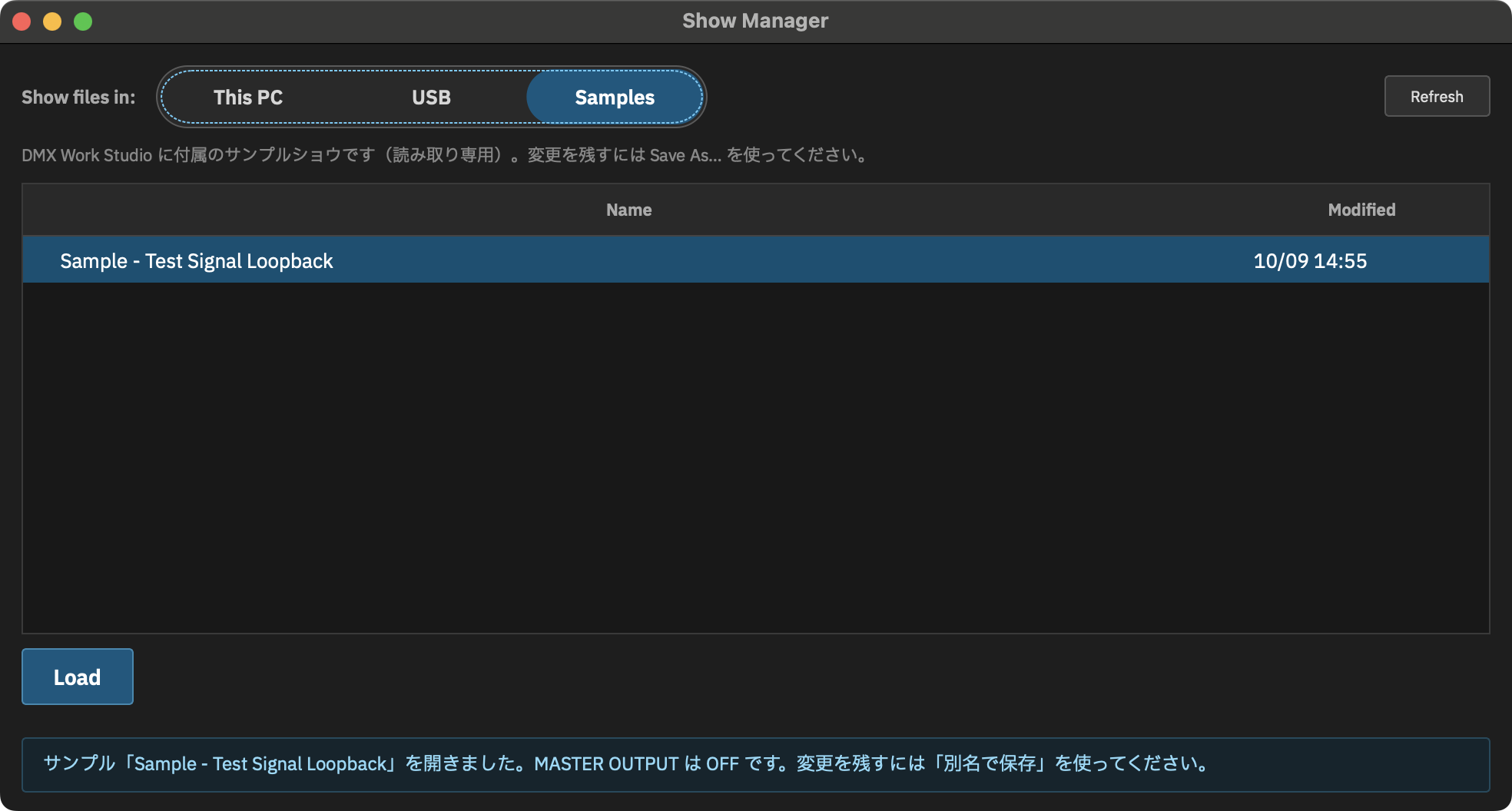

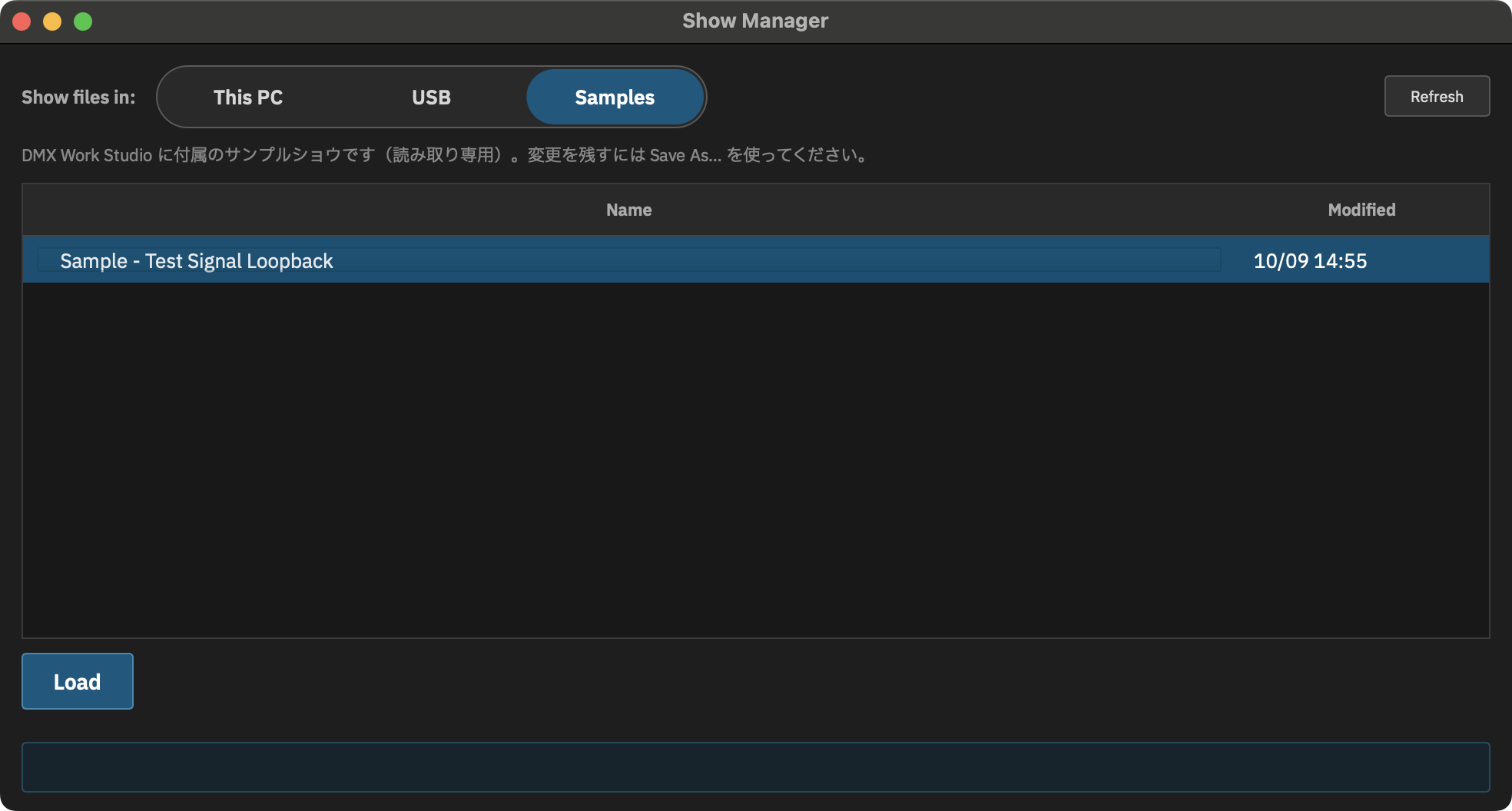

Show Manager → [Samples] に切り替え、一覧から選んで Loadを押します。サンプル本体は書き換えられません。変更を残したい時に Save を押すと Save As… へ進み、This PC に自分用のショウを作れます。

18.3Sample - Test Signal Loopback

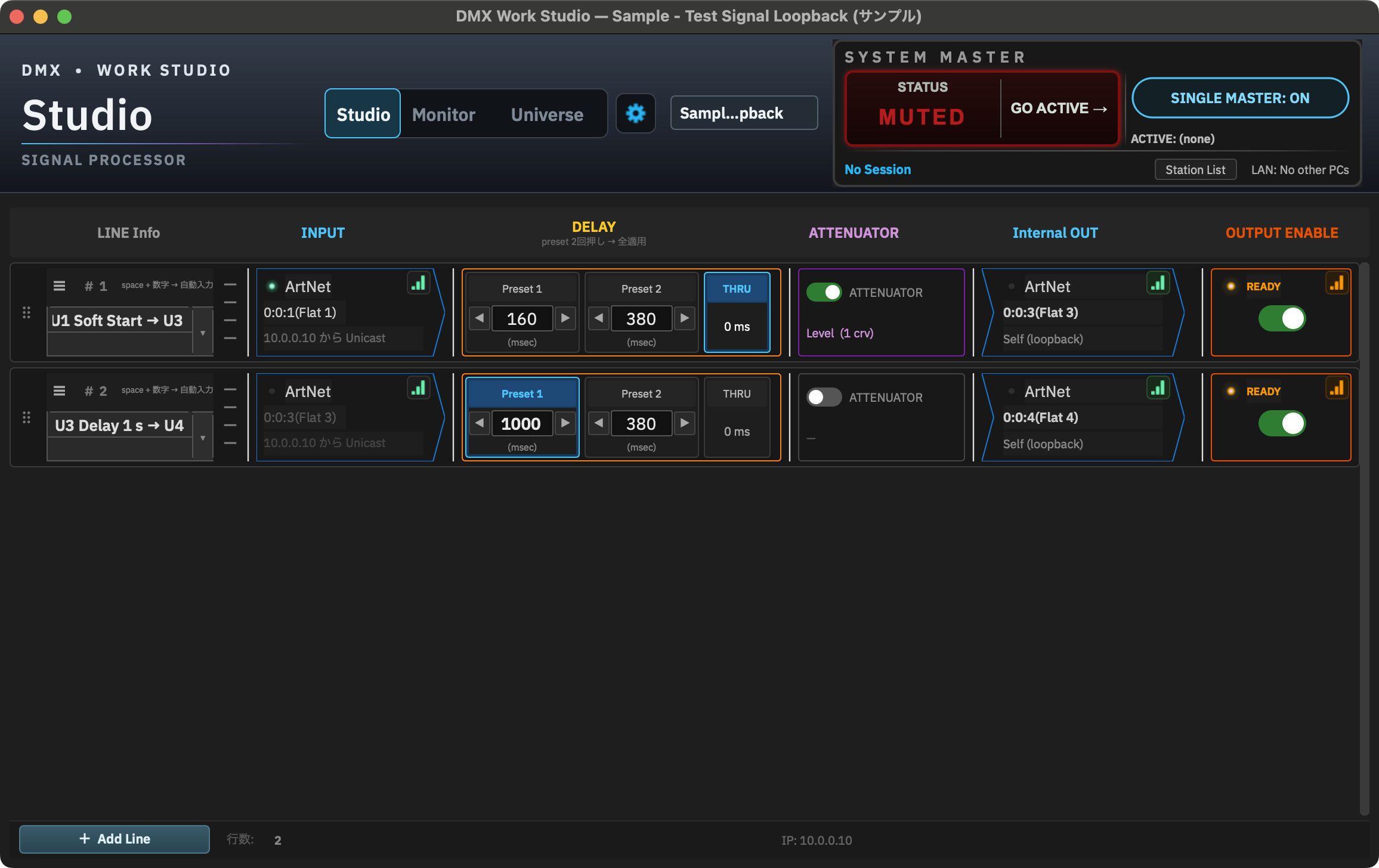

サンプルを開いた直後の画面では、SYSTEM MASTER の STATUS は MUTED と表示されます。

何を試すショウか： カーブで値を変えた後、その出力を別の行で受け直して 1 秒遅らせる様子を見ます。

行	信号の通り道	確かめること
行 1	ArtNet U1 を受信 → CH1 に Soft Start カーブ → ArtNet U3 を自機へ出力	U1 と U3 の CH1 が違う値になる
行 2	U3 を受け直す → DELAY 1 秒 → ArtNet U4 を自機へ出力	U4 が U3 の変化を約 1 秒後になぞる

Soft Start はこのショウに入ったユーザーカーブです。ショウを読んだ後、「02 最初の 10 分」の 2.3の手順で Test Signal Toolを開いて Start し、行の INPUT を確認します。SYSTEM MASTER と両行の出力が ON であることを確かめてから、U1 と U3 の違い、U3 と U4 の時間差を見ます。折り返しそのものの説明は「10 折り返し」を参照してください。

18.4NIC はショウに入らない

サンプルの出力先「自分へ Unicast (loopback)」は、そのPCで選んだ ArtNet 用通信ポートの自機 IP を使います。決まった IP をサンプルに埋め込んでいません。開いたPCで「16 NIC 設定」に従って通信ポートを選んでください。

18.5変更を残す

サンプルの変更を残す時は Save As… で自分用のショウを作ります。開き直す時はショウマネージャーの This PC から選びます。保存と持ち出しは「13 ショウの保存と持ち出し」を参照してください。
