マニュアル › 06 マージ
CHAPTER 06
マージ
二系統の入力をチャンネルごとに合わせます。値の採り方と、片側が途絶えた時の動作を確認します。
6.1何のためのマージか
一つ目は冗長化です。同じ内容を二つの系統から受け、片方が途絶えても残る側で続ける運用で、HTP を組み合わせます。二つ目は2面操作です。二つの卓からの操作を一つの出力にまとめる運用で、LTP を組み合わせます。マージは行ごとに設定できます。

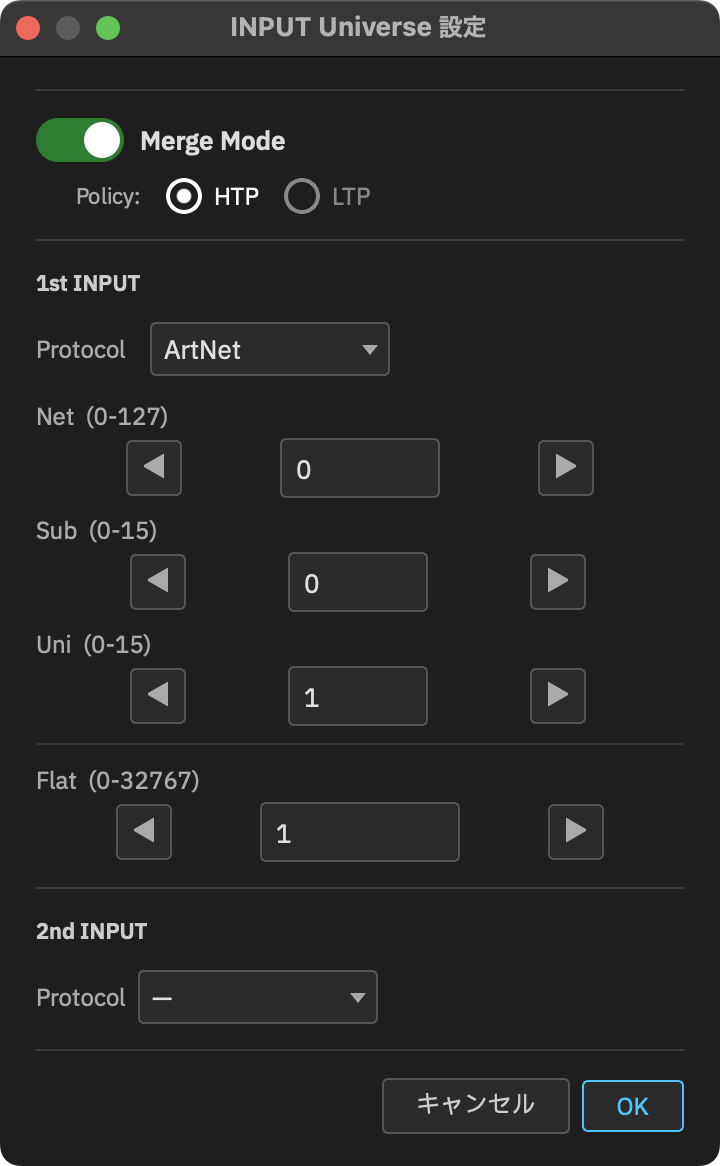

6.2設定手順
- 行の INPUT を押して INPUT Universe 設定を開く。
- Merge Mode を ON にすると、2nd INPUT の欄が現れる。
- 1st INPUT と 2nd INPUT に、それぞれ方式とユニバースを指定する。
- HTP／LTP のどちらで合わせるか選ぶ。二系統を使わないときは Merge Mode を OFF のままにする。
6.3HTP と LTP
二つの信号はチャンネルごとに比べます。LTP の「最後」は、最後に届いたパケットという意味ではなく、最後に値が変わった側です。
| 選択 | この製品で採る値 | 主な使いどころ |
|---|---|---|
| HTP | 二系統の同じチャンネルで、大きい方の値 | 冗長化・バックアップ |
| LTP | 同じチャンネルで、最後に値が変わった側の値 | 二つの卓による操作 |
LTP の最初のフレームでは 1st INPUT を初期値にします。ポリシーは運用中にも切り替えられ、次のフレームから反映されます。

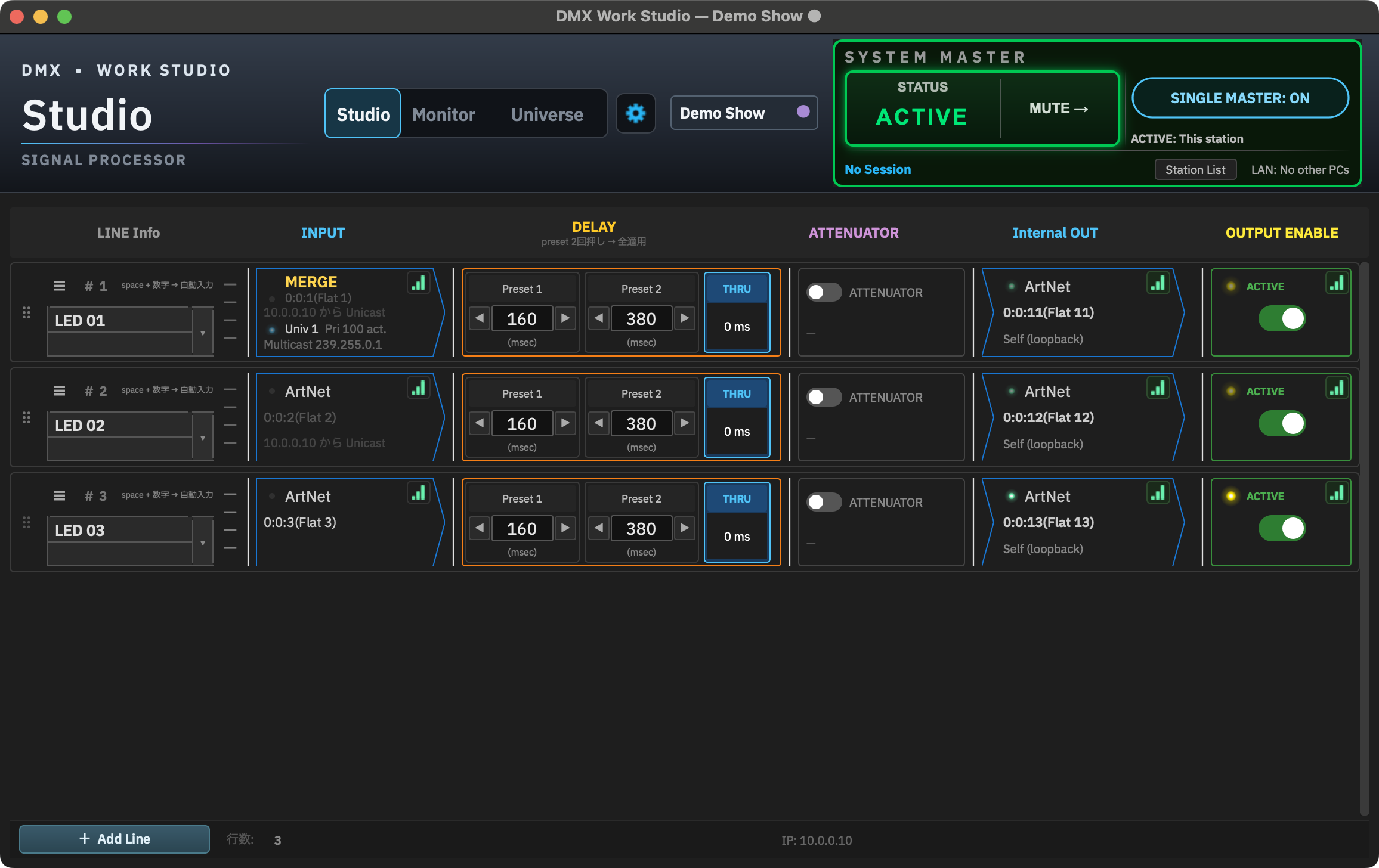

6.4片側が途絶えた時
片方の入力が途絶えると、生きている側だけで動作を続けます。途絶えた側の表示は暗くなりますが、1st INPUT／2nd INPUT の段の位置は入れ替わりません。信号が戻ると、二系統のマージへ自動的に戻ります。
6.5同じユニバース番号を二系統に使えるか
同じ方式＋同じユニバース番号を 1st INPUT と 2nd INPUT に指定することはできず、設定画面の OK が押せなくなります。ArtNet と sACN のように方式が異なれば、同じ番号でも別の信号として指定できます。番号だけで重複と決めず、方式も一緒に見ます。
6.6マージは DELAY より前
一つの行では、二つの INPUT を合わせた後に DELAY がかかります。二系統を別々の時間で遅らせてから合わせたいときは、行を分けて一度出力し、後の行で受け直します。この組み方は 「10 折り返し」の 10.3 を参照します。

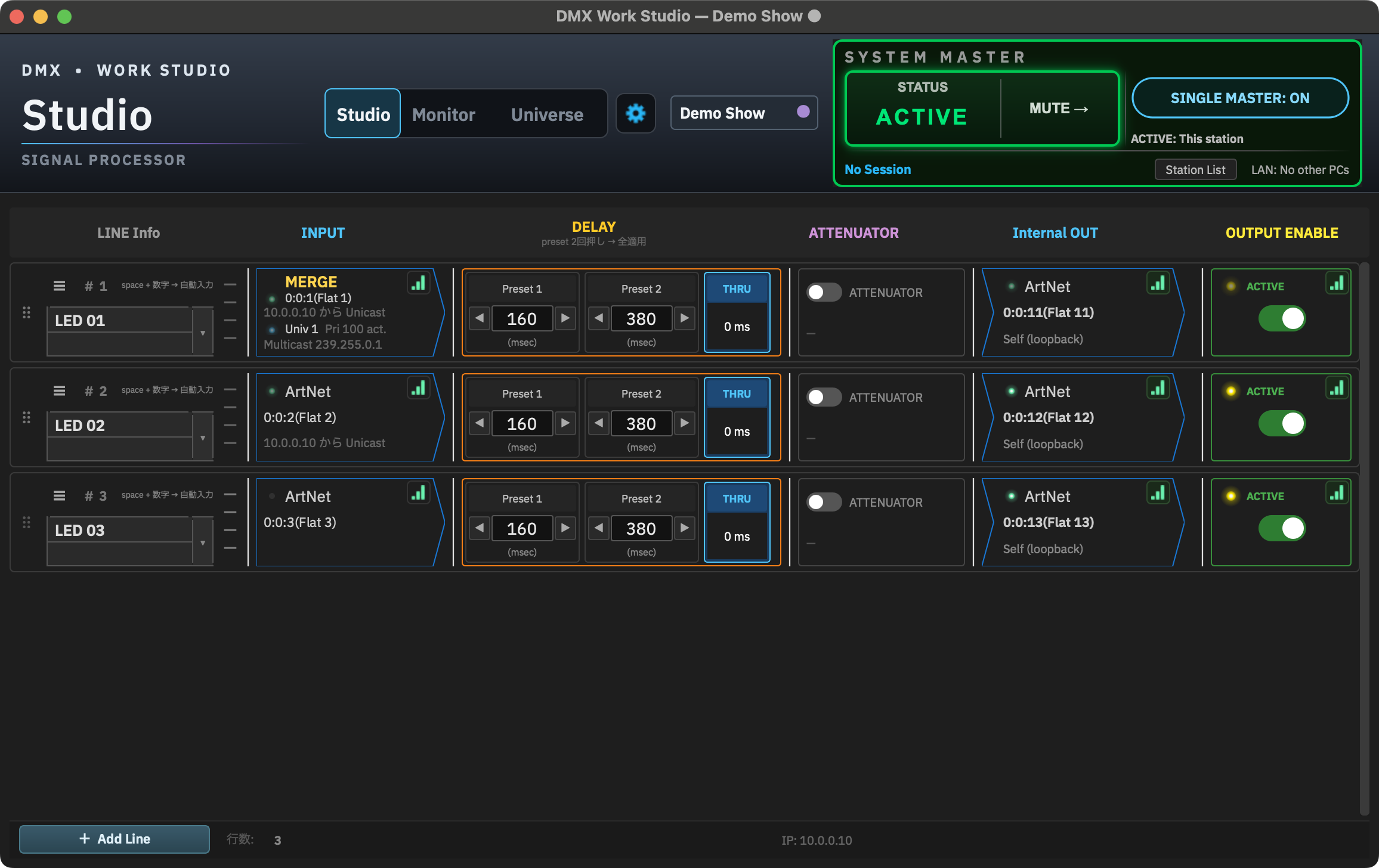

6.7マージ中の INPUT 表示とチャンネルモニター

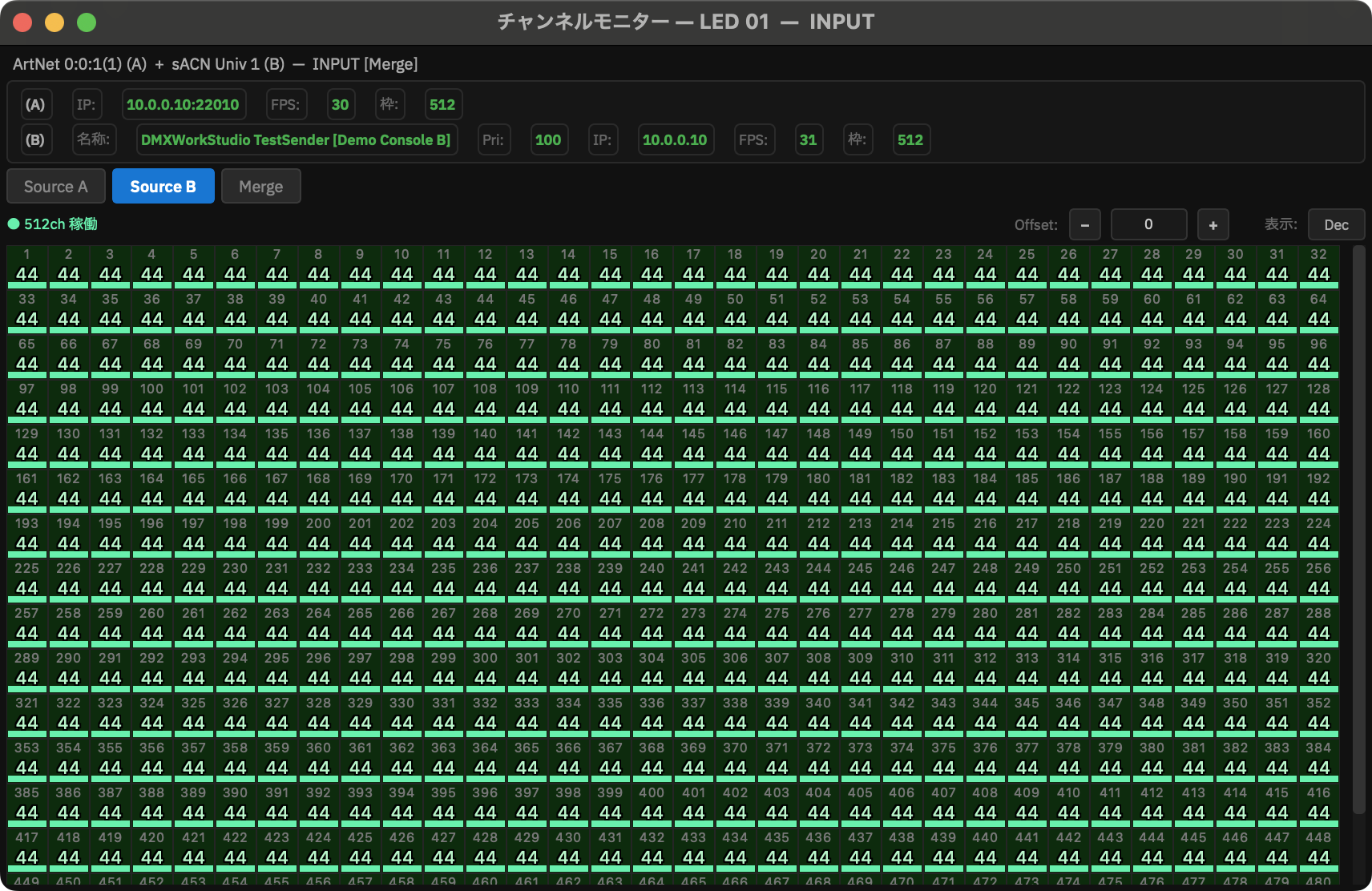

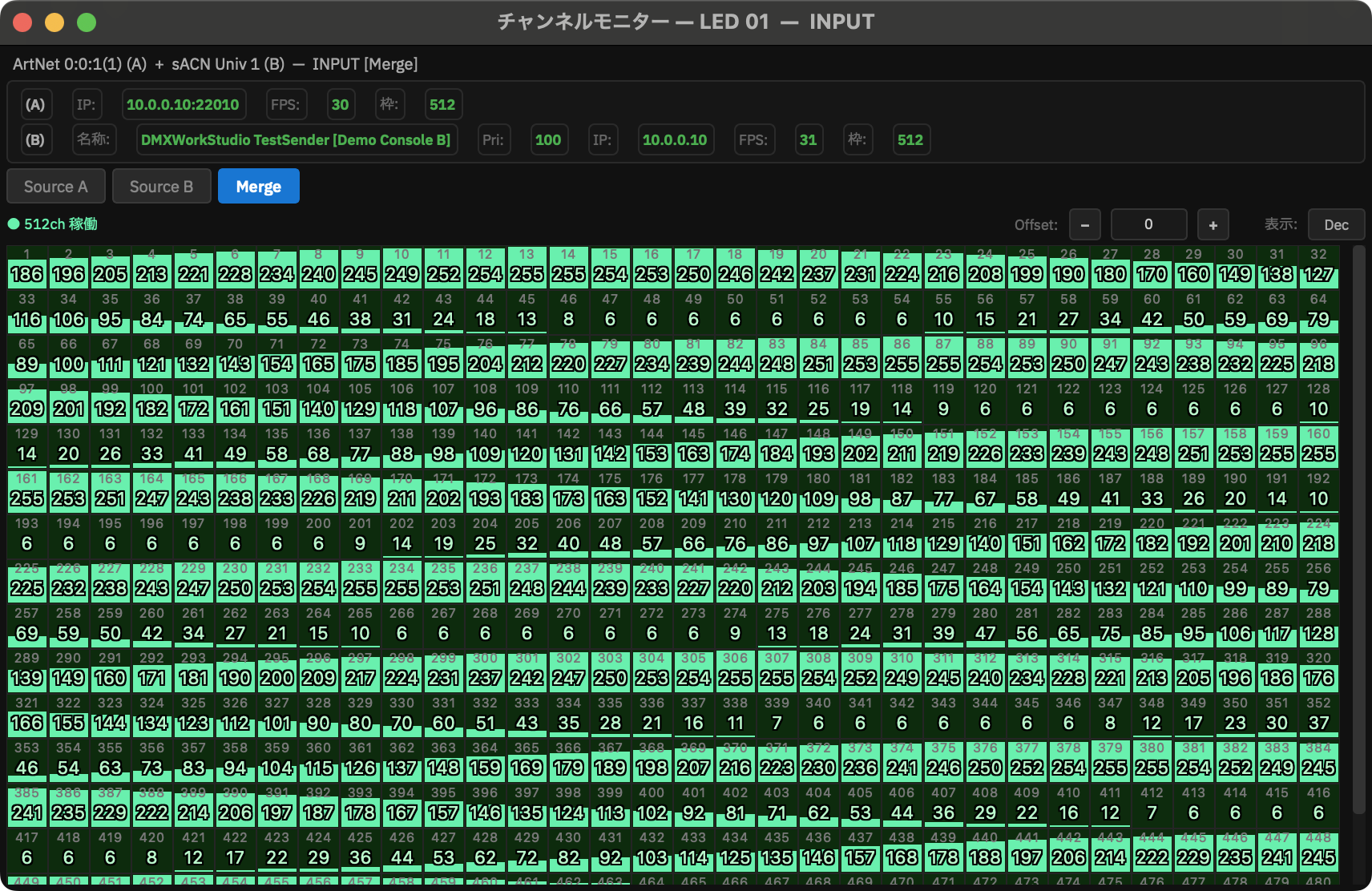

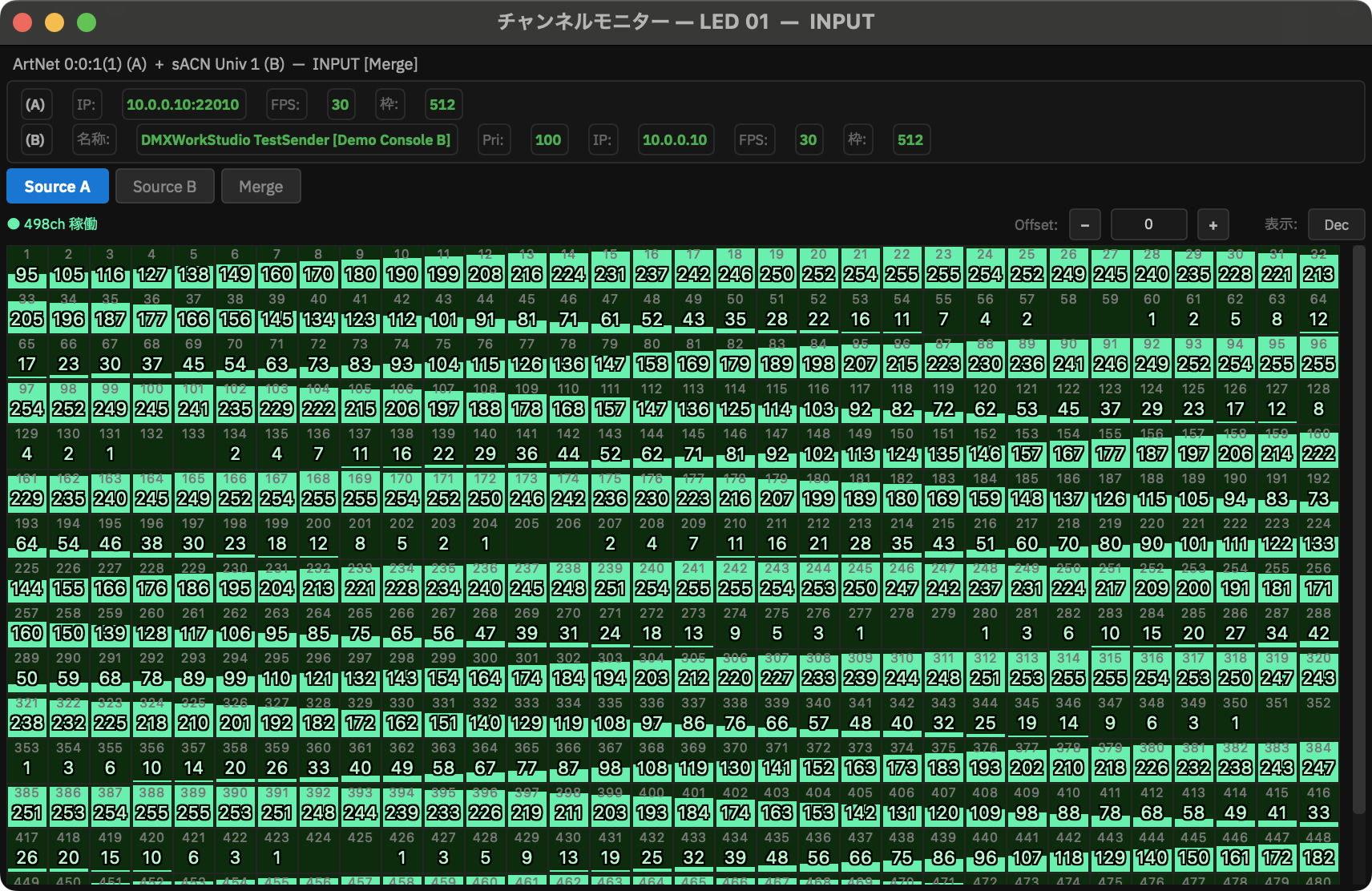

INPUT の先頭に MERGE が出て、その下に 1st INPUT の受信表示・番号・接続情報、続いて 2nd INPUT の同じ情報が並びます。チャンネルモニターでは Source A／Source B／Merge を切り替え、片側ずつの値と合わせた後の値を見比べられます。最初に開く表示は Merge です。
