CHAPTER 02

最初の 10 分

入力を 1 つ受け、行を 1 本通して送り出し、ショウを保存するまでを通しで行います。信号源には付属の Test Signal Tool を使います。

2.1起動すると

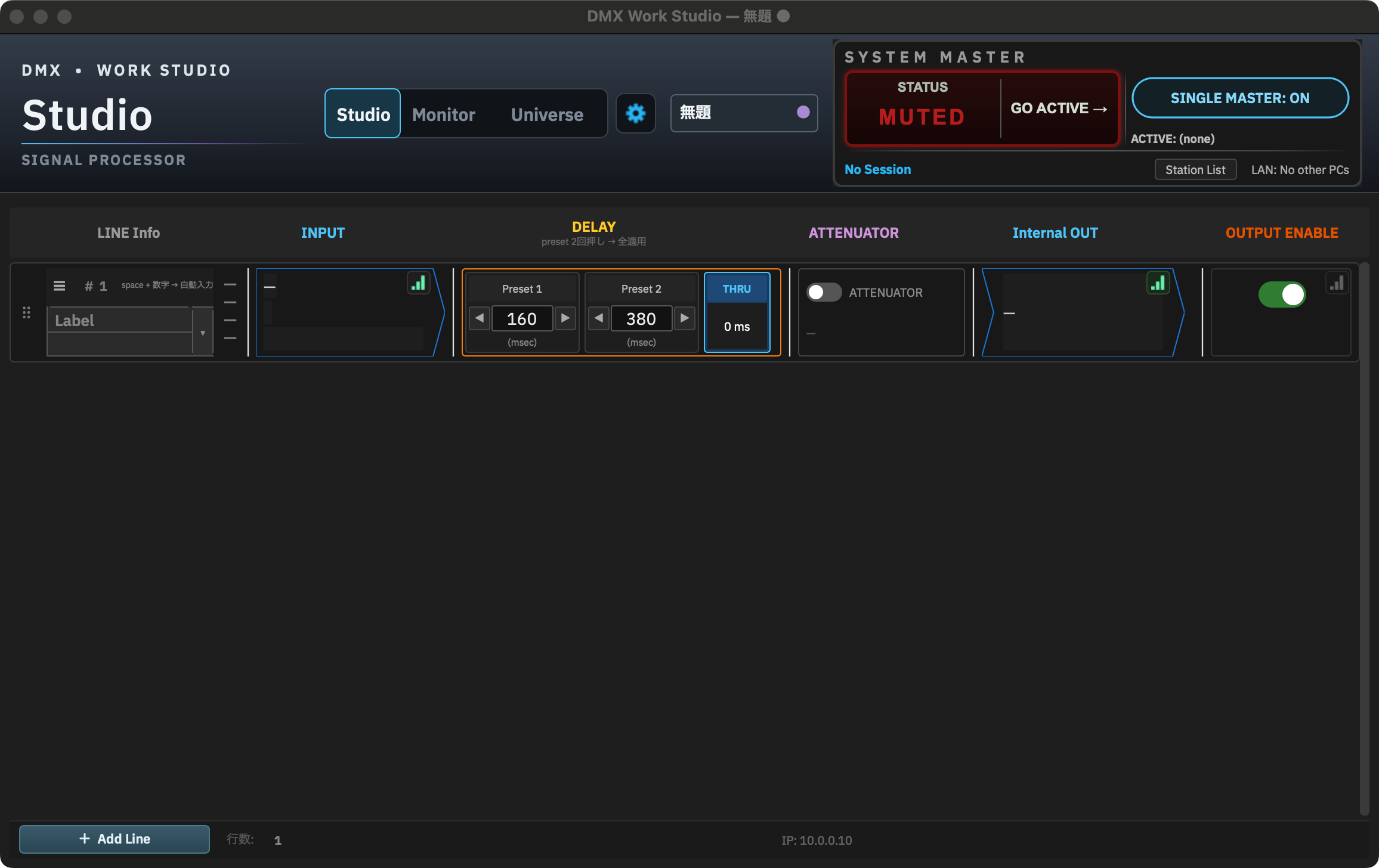

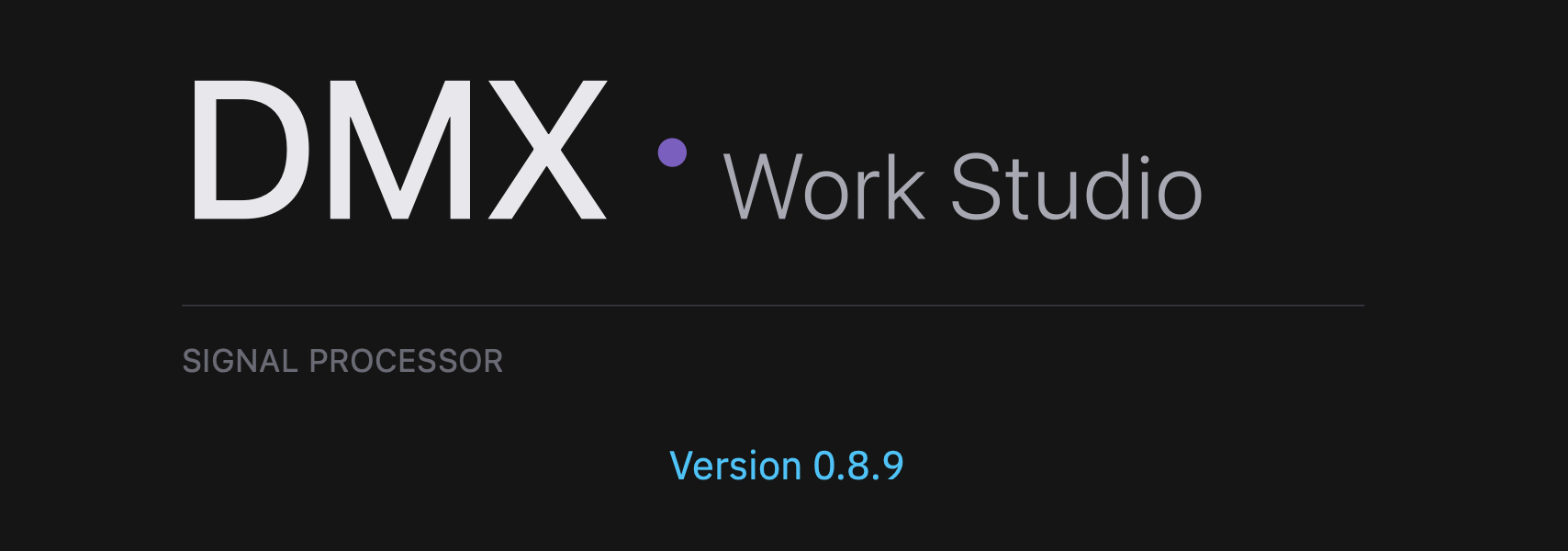

起動すると Studio の画面が開き、行と SYSTEM MASTER が見えます。アプリの入れ方は「01 導入」で扱います（準備中）。

2.2通信ポートを選ぶ

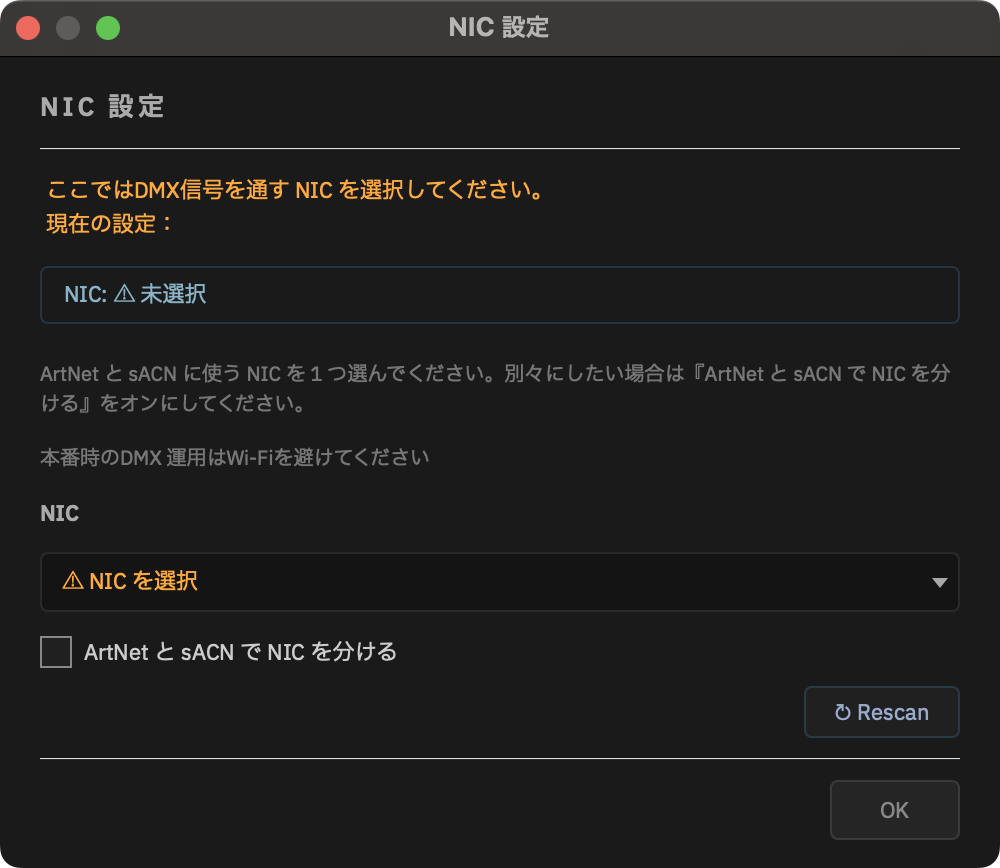

1. ⚙ → NIC 設定… を開きます。

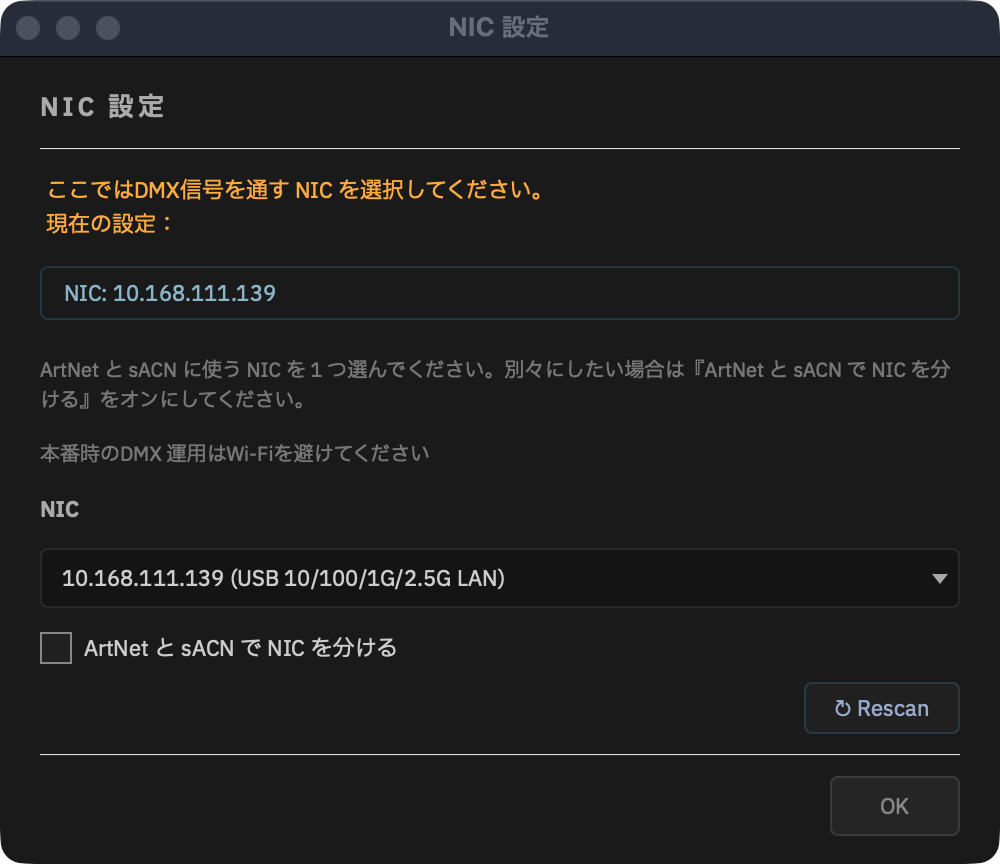

2. 見出し NIC の欄で、ArtNet と sACN に使う通信ポートを 1 つ選びます。通常はこの 1 欄だけで足ります。
3. フッターに出る IP を控えます。次の手順で Test Signal Tool の送信先に使います。

ArtNet と sACN を別のポートに分ける時は ArtNet と sACN で NIC を分ける をオンにします。使わないポートは この NIC を使わない を選びます。

2.3信号源を用意する

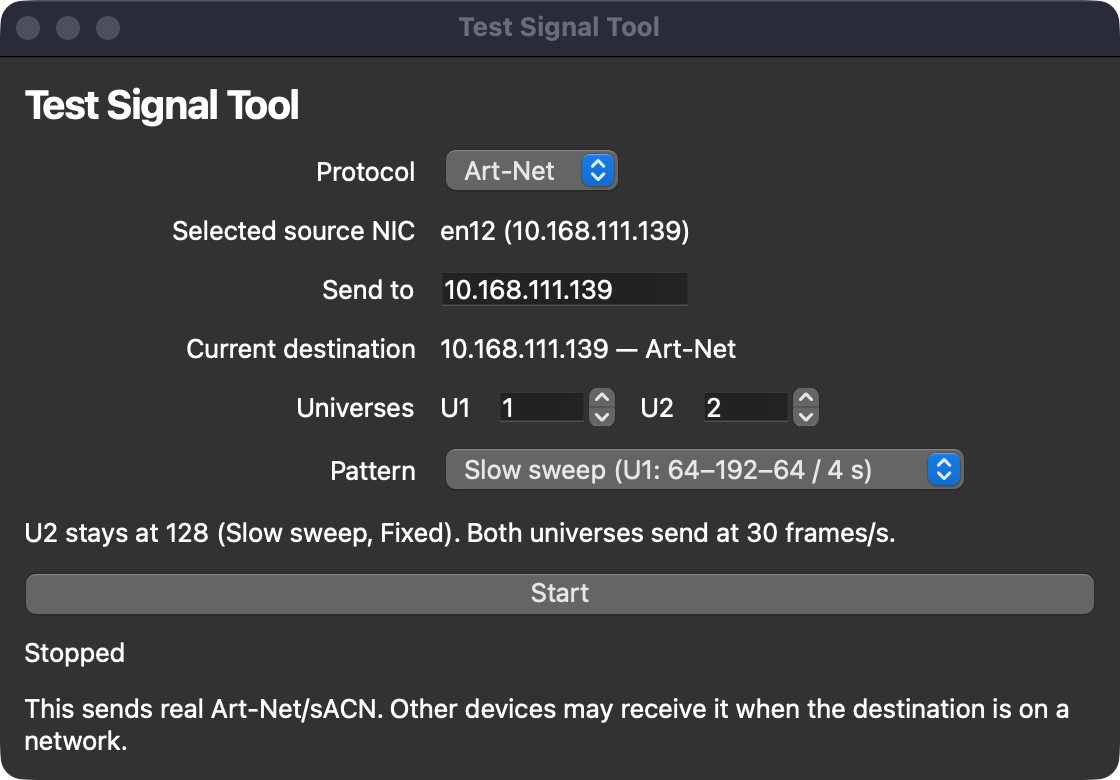

1. ⚙ → 設定… → This PC → Test Signal Tool を開く… を押します。
2. Art-Net を選び、Selected source NIC に 2.2 で選んだポートが出ているか確かめます。
3. Send to にこの PC の IP、Universes の U1 欄に 1 を入れます。
4. パターンを Slow sweep にして Start を押します。U1 の CH1 が動き始めます。

Test Signal Tool の画面は、日本語表示にしていても英語のままです。パターンは Slow sweep・Fixed・Wave の 3 種類です。Windows では、起動時にネットワークの使用を確認する画面が出ることがあります。

2.4行を 1 本設定する

前回のショウが開いている時は、ショウ マネージャーの New で新しいショウを開いてから始めます。新しく作った行の INPUT は「—」（入力なし）で、まだ何も受信していません。

1. 1 行目の INPUT を開き、Protocol を「—」から ArtNet に変え、ユニバースを U1 にします。受信表示が緑に点滅すれば、信号が届いています。
2. DELAY は THRU を選び、遅延なしで通します。
3. Internal OUT を開き、方式を ArtNet、送信ユニバースを U3、宛先を 自分へ Unicast (loopback) にします。
4. 行の OUTPUT ENABLE をオンにします。

これで値は次の順に流れます。ATTENUATOR はここでは触りません（「08 ATTENUATOR とカーブ」）。

2.5SYSTEM MASTER を ACTIVE にする

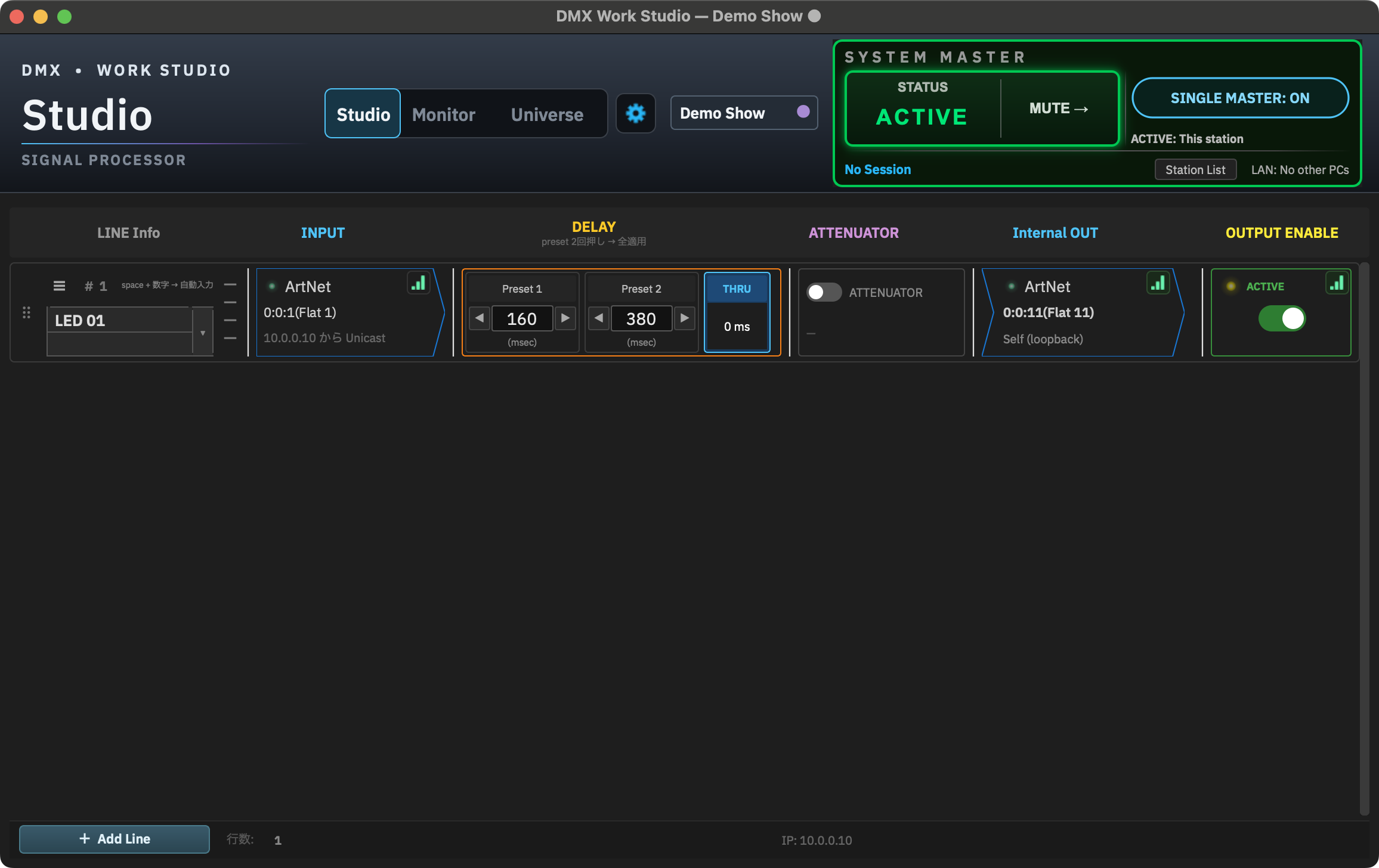

Studio 上部の SYSTEM MASTER が MUTED なら押して ACTIVE にします。INPUT の緑の点滅と、行の出力表示が動いていることを確かめます。

受信表示が動かない時は「19 困った時」の 19.2、出力が届かない時は 19.3 から確かめてください。

2.6ショウを保存する

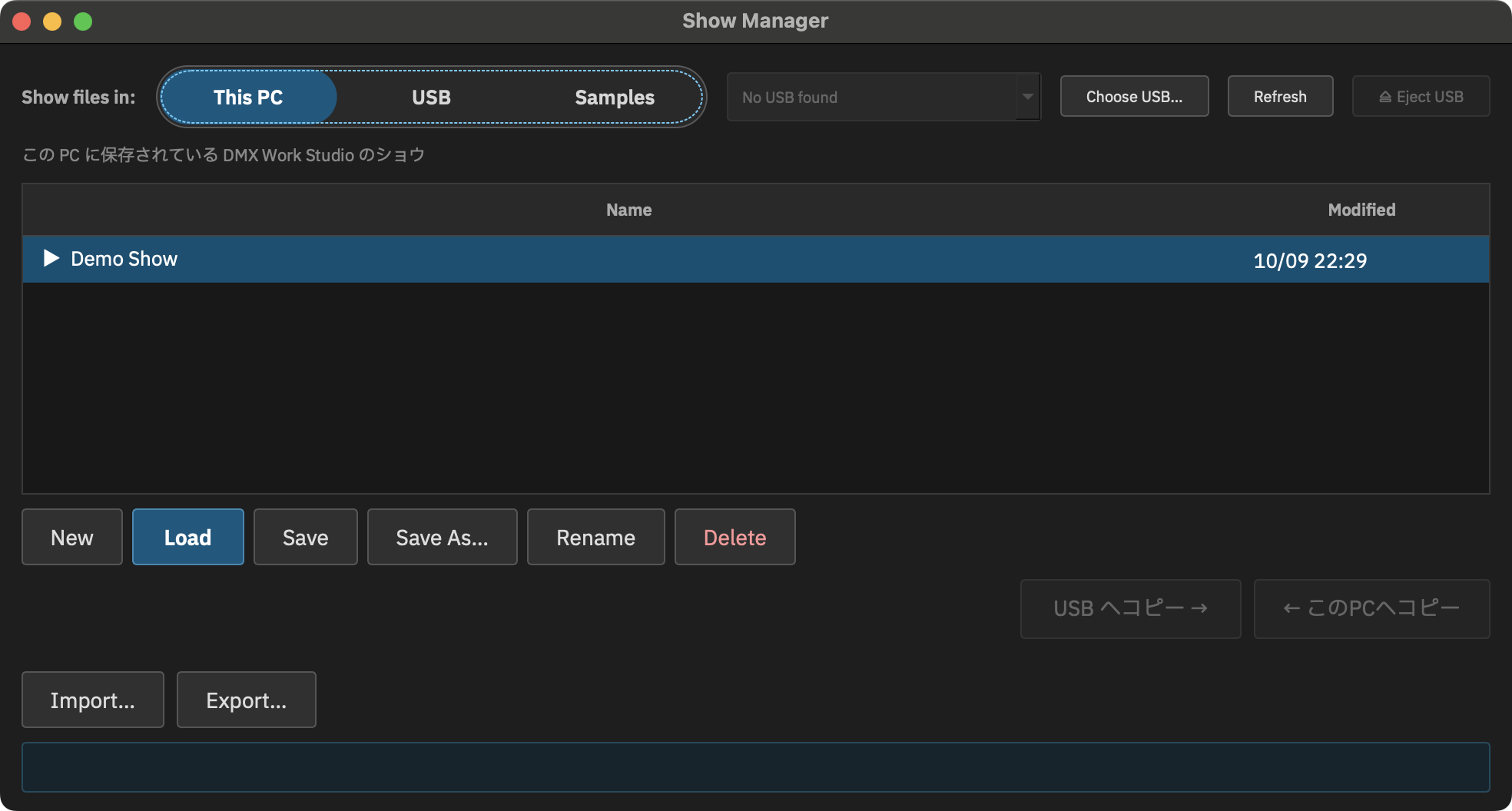

1. ⚙ → ショウ マネージャー… を開きます。ヘッダーのショウ名ボタンからも開けます。
2. This PC で Save As… を選び、名前を付けて保存します。

以後は ⌘S（Windows は Ctrl+S）で、開いているショウを上書き保存できます。Export… は写しを別の場所へ出す操作で、ここでは使いません。

終わったら Test Signal Tool の Stop を押し、SYSTEM MASTER を MUTED に戻します。
