画面の見方

Studio で行を組み、Monitor で運用を見張り、Universe View で届いた信号を確認します。

3.1三つの画面

画面	役割	詳しく読む
Studio	信号の通し方を行として組む	「04 行の仕組み」
Monitor	自分の行を本番中に見張る	「12 Monitor」
Universe View	この PC に届いた ArtNet と、受信を申し込んだ sACN を送信元ごとに見る	「11 Universe View」

共通ヘッダーの Studio／Monitor／Universe を押して切り替えます。キーは ⌘1／⌘2／⌘3（Windows は Ctrl+1／Ctrl+2／Ctrl+3）です。「17 設定」の 17.5 のページ切替のアニメーションを外すと、横へ滑らず即時に切り替わります。

3.2共通ヘッダー

左に製品名とページ名、中央に画面切替、その右に ⚙ とショウ名ボタン、右端に SYSTEM MASTER があります。ショウ名ボタンからショウマネージャー… を開けます。ショウ名の右の紫の点だけで、未保存とは判断しません。保存の操作は「13 ショウの保存と持ち出し」の 13.3 を参照してください。

3.3⚙ メニューから行く場所

並び	メニュー表示	できること・案内先
1	ショウマネージャー…	ショウの読込・保存・持ち出し → 「13 ショウの保存と持ち出し」の 13.2
2	別PCへ送信…	LAN 上の別PCへ設定を送る → 「13 ショウの保存と持ち出し」の 13.7
3	Session 設定…	複数台の仲間の組を選ぶ → 「14 複数台で使う」の 14.2
4	NIC 設定…	使用する通信ポートを選ぶ → 「16 NIC 設定」の 16.2
5	カーブライブラリマネージャー…	このPCのカーブを管理する → 「08 ATTENUATOR とカーブ」の 8.7
6	設定…	ショウやこのPCの動作を決める → 「17 設定」の 17.2
7	診断ログ	診断ログを開く
8	DMX Work Studio を終了	アプリを閉じる。ACTIVE 中は確認が出る → 「20 付録」の 20.1

メニューの区切りを含む並びは Mac／Windows で共通です。⚙ の最下段は「DMX Work Studio を終了」です。

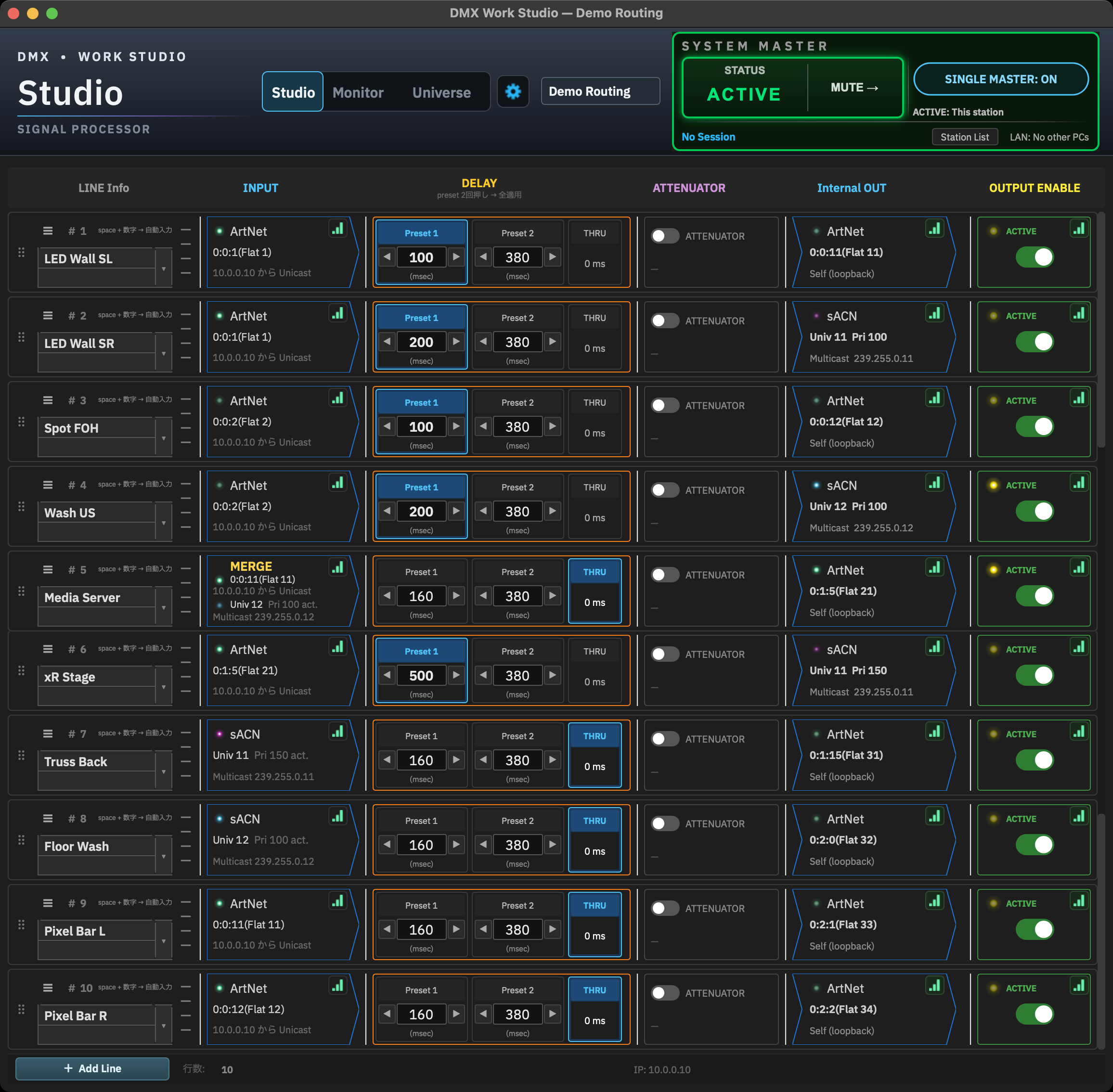

3.4Studio の 1 行

Studio の行は INPUT → DELAY → ATTENUATOR → Internal OUT → OUTPUT ENABLE の順に読みます。各段の意味、行の追加や並び替えは「04 行の仕組み」に進んでください。

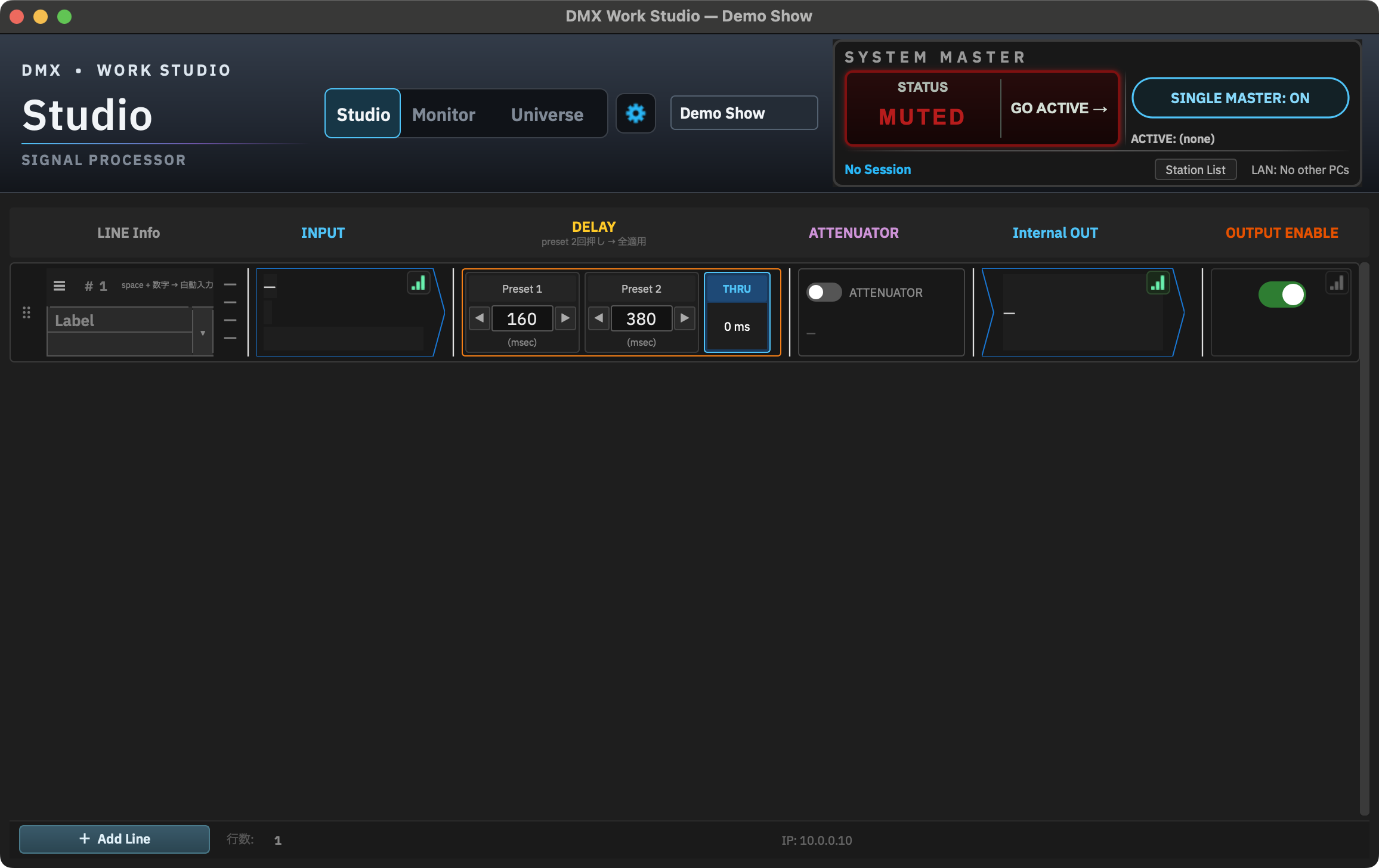

3.5SYSTEM MASTER パネル

上段の大ボタンは、全体の ACTIVE／MUTED を切り替えます。複数台での出力担当は「14 複数台で使う」の 14.3、Single Master Mode の切替は「19 困った時」の 19.4、Station Listのボタンは「14 複数台で使う」の 14.4 を参照します。

3.6フッター

Studio の下端には行数やArtNet／LAN の IP・NIC の状態が見えます。通信ポートと警告の読み方は「16 NIC 設定」の 16.8 を参照します。Monitor のフッターには CPU／RAM もあります（「12 Monitor」の 12.6）。
